1、成功案例： 6MV直線加速器探傷機房輻射防護門及輻射安全其控制系統
2、建設單位：廣東西南石化裝備有限公司；
3、應用背景：450KV周向探傷機房1間；350KV定向探傷機房1間，6MV直線加速器機房1間
4、技術指標：
1）電子直線加速器機技術指標6MV
2）門體形式：懸掛式單扇平移門
3）門體防護：X射線屏蔽層(略)
4）門體規格：寬6.5M*高8M/單扇
5）門體總重量：約32T ；
6）保護裝置：配備8點陣紅外感應+臨邊壓力感應裝置，具備雙重防夾傷功能；
7）動力裝置：每扇門用3臺15噸智能電機帶跑，變頻器+PLC控制；
8）傳動裝置：同步輪傳動；
9）滑動裝置：下導軌限位，上導軌懸掛承重;

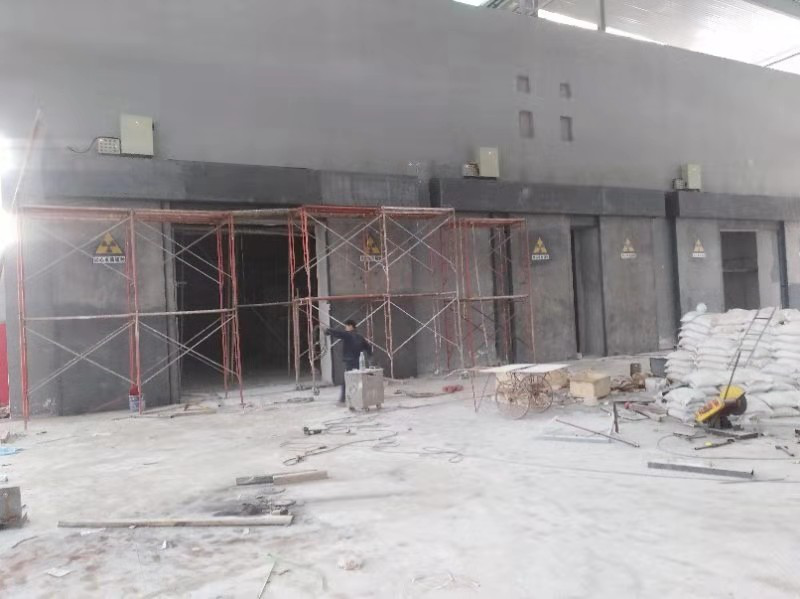

安裝中的探傷機房防護門
5、案例效果
采用模塊化制作、運輸、現場螺栓組合拼裝，有效解決了大型門體超寬超高的運輸難題。輻射防護門屏蔽性能經第三方檢測達到標準要求，實現智能化控制，滿足輻射安全連鎖保證性要求達到預定目標。
6、相關知識產權
①中國，實用新型專利（專利號：2016212007379），電子加速器探傷機的輻射防護室
