1、成功案例:香港蓮塘口岸
2、建設單位:香港政府機電署;
使用單位:香港海關
關聯單位:清華威視

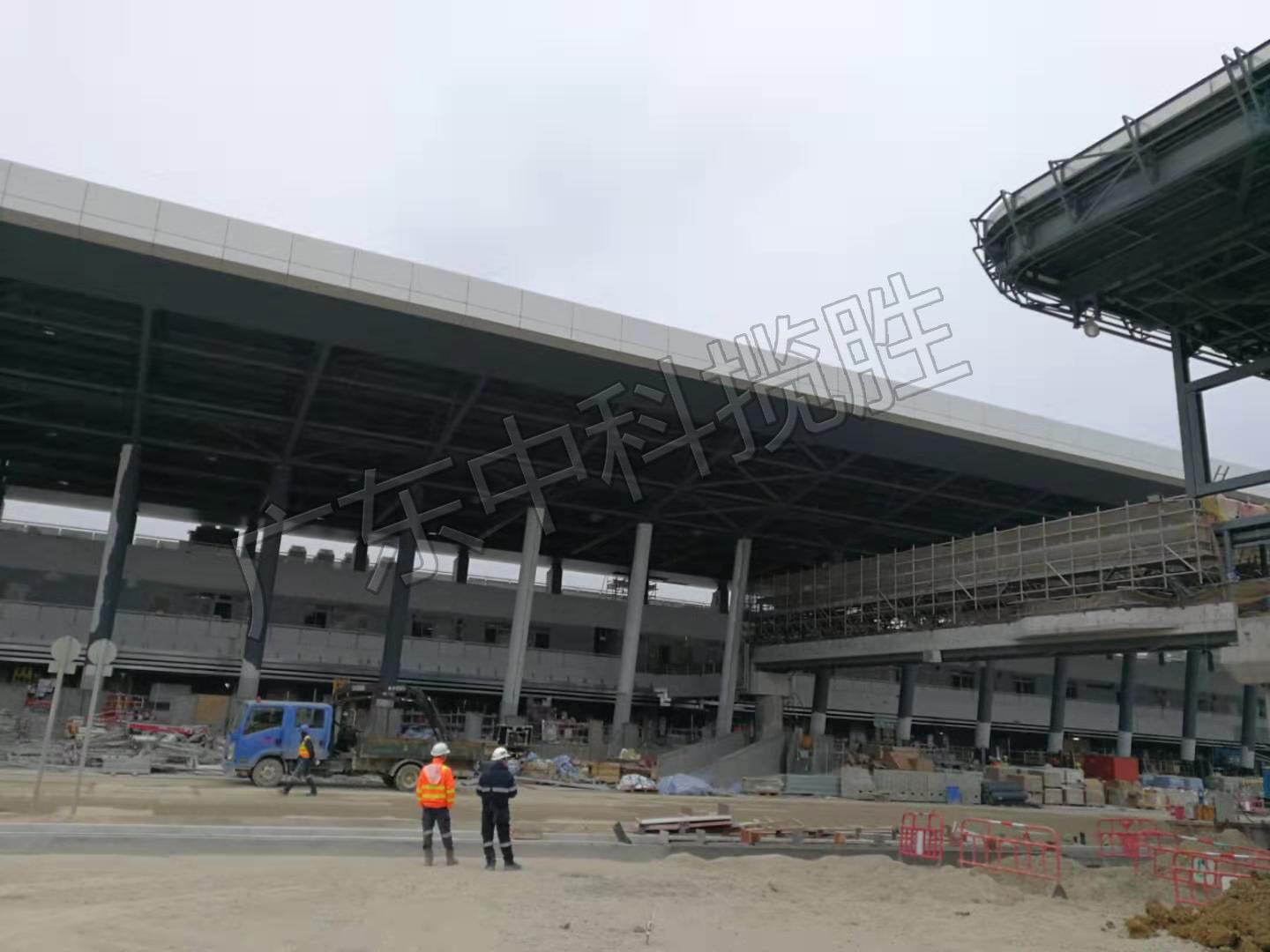

蓮塘口岸集裝箱掃描通道外景
3、應用背景:輻射防護門是海關口岸集裝箱電子加速器自動檢查通道核技輻射防護體系的輻射安全外接設備,通道輻射防護門的輻射屏蔽性能、運行安全性能及門機連鎖控制系統的可靠性能是電子加速器開展工作的前提條件。

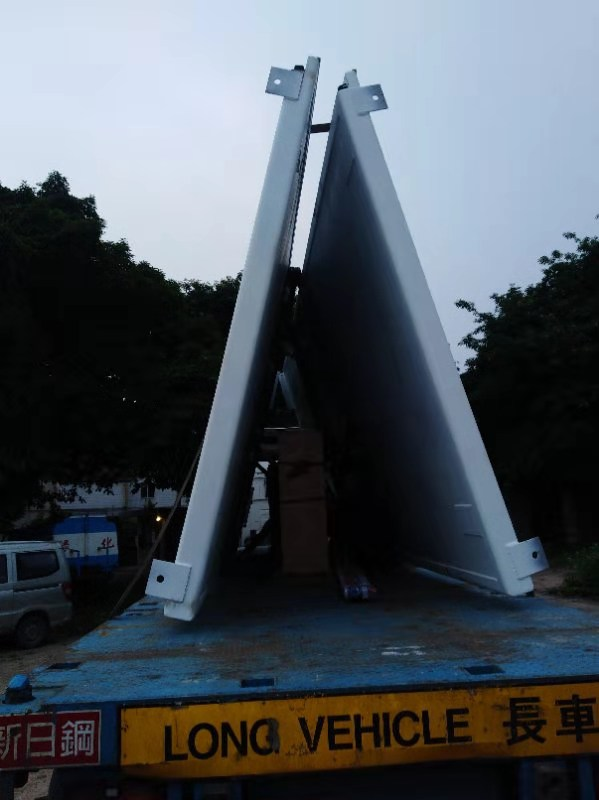

裝車中的輻射防護門
4、技術指標:
1) 9MeV直線加速器集裝箱檢查通道2個,輻射防護門4套(8扇);
2)門洞規格:寬6米*高7米;
3)單扇門體規格:寬3.65*高7.6 *厚0.2米(兩扇對開)
4)防護門左右兩側與墻體搭接500mm,兩扇門體對接250mm;上部搭接500mm,下部搭接100mm;
5)防護門體每扇重15.6噸,雙扇門體總重量31.2噸
6)防護門體防護當量 (略);
7)門體結構:略
8)控制與通訊:從站本地控制、主站遠程控制+人機互動界面;實現RS485及光纖數字化通訊,具備故障記錄、故障重啟、故障分析等邏輯功能(專利技術)
9)保護裝置:a、紅外線防夾傳傳感器保護(安全光幕);
b、壓力感應防夾傳感器保護(安全觸邊);
10)動力裝置:每扇門用2臺10噸智能電機帶跑,變頻器+PLC控制;
11)傳動裝置:同步輪傳動;
12)承重方式:下導軌限位,上導軌懸掛承重;
13)門洞口上部及兩側設置防泄露專用門套(專利技術)
14)雙扇同步門體采用Z型迷道式防泄露對接(專利技術)。

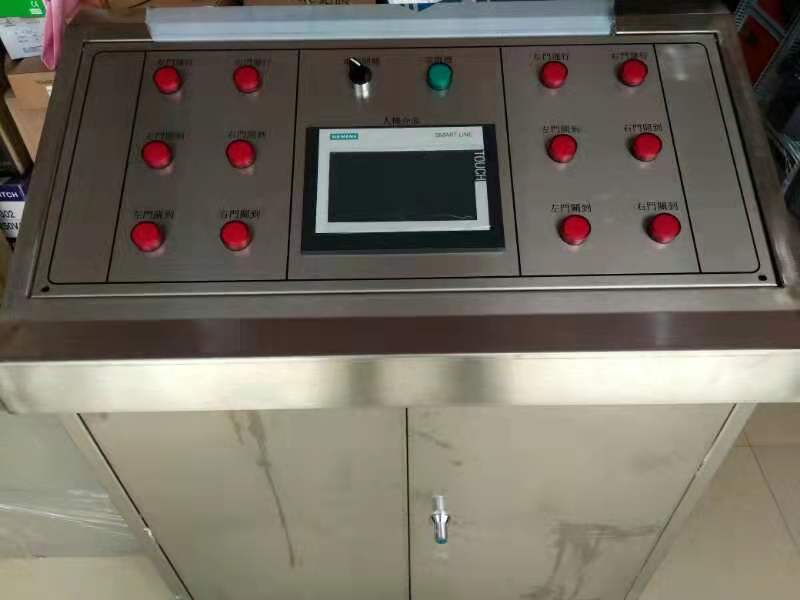

控制系統主站控制箱
5、案例效果
香港蓮塘口岸集裝箱電子加速器自動掃描通道門,輻射防護門屏蔽性能達到標準要求,厚度薄,重量輕,門體運行安全性能高、移動靈活方便,雙扇對開門縫的屏蔽嚴密,實現智能化控制,數字化通訊,滿足輻射安全連鎖保證性要求,與清華威視主設備方進行聯合編程后,實現軟硬件無縫兼容對接,達到預定目標。
6、相關知識產權
①中國,發明專利(專利號:2016109761327),海關集裝箱電子加速器掃描檢查通道的輻射防護門
②中國,實用新型專利(專利號:2017202397791),高屏蔽懸掛式電動輻射防護平移門及其門機聯動安全系統,
