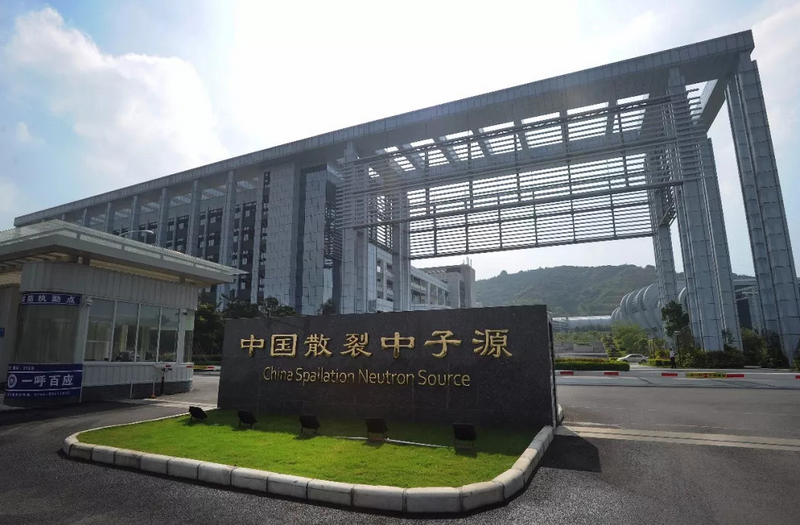

中國散裂中子源是國家“十一五”期間重點建設的十二大科學裝置之首,將為我國材料科學技術、物理、化學化工、生命科學、資源環境和新能源等提供一個先進、功能強大的科研平臺,成為繼英國散裂中子源、美國散裂中子源和日本散裂中子源之后,全世界第四臺脈沖型散裂中子源。項目落戶廣東省東莞市大朗鎮,總投資約23億元,由中國科學院和廣東省人民政府共同建設,中科院高能物理研究所為項目法人,中科院物理研究所參建。
工程材料中子衍射譜儀主要用于研究工程材料的微觀力學性能。工程譜儀具有一個長9.4m,寬7.27m,高7.5m的散射室,配置兩套電動防護門。
1.本項目內容為:工程譜儀2套電動防護門及其附屬配件(包括安裝所需的各種工裝)的設計、加工制造、裝調測試、出廠驗收、包裝運輸、現場安裝。
2.主要技術參數
(1)一層懸掛式防護門構造技術參數
1)門體形式:懸掛式單扇防護門
2)門體運行速度0.2m/s,開關門時長16.5s
3)門體規格:高305 cm×寬360 cm×厚20 cm,
4)門體左右搭接30cm,上部搭接30cm,底部搭接5cm
5)屏蔽體系:100mm低碳鋼+100mmBPE(20%碳化硼)+50mm低碳鋼;
6)屏蔽門套:截面規格300mm*50mm,螺栓快速連接
立面規格(外)6480mm*2940mm*240mm
7)門體裝飾:2mm厚304拉絲面不銹鋼;
8)門體總重量:約30T;
9)承重方式:上吊掛承重,下防偏阻限位;
10)傳動系統:28型工字鋼(上導軌)+鐵鏈+組合吊掛輪箱傳動;
11)動力配置:配1臺0.75KW步進電機、變頻器控制,具備門體運行慢起慢停功能,門體運行速度自由調節功能;
12)控制及安全系統:門機控制器(PLC);
13)導軌裝飾:2mm厚304拉絲面不銹鋼導軌罩;
14)配置動力離合系統,可實現非電動自由開啟
15)電氣配置:600mm*500mm*250mm掛式強電箱
16)電源:3P32A
(2)三層平躺式防護門構造技術參數
1)門體形式:雙扇對開平躺式防護門
2)門體運行速度0.2m/s,開關門時長10s
3)門體規格:高560 cm×寬200 cm×厚20 cm,
4)門體上下搭接30cm,外側搭接30cm,中部搭接20cm
5)屏蔽體系:100mm低碳鋼+100mmBPE(20%碳化硼)+50mm低碳鋼;
6)屏蔽門套:截面規格24mm0*50mm,螺栓快速連接
立面規格(外)5600mm*3600mm*240mm
7)門體裝飾:2mm厚304拉絲面不銹鋼 ;
8)門體總重量:單扇20T/雙扇40T ;
9)承重方式:平躺式承重;
10)傳動系統:輕軌+組合輪箱傳動;
11)動力配置:每扇門配置2臺0.75KW同步電機+2變頻器控制,門體運行速度自由調節功能;兩扇門共配置4臺0.75KW同步電機+4變頻器控制;
12)控制及安全系統:門機控制器(PLC);
13)導軌裝飾:2mm厚304拉絲面不銹鋼導軌罩;
14)配置動力離合系統,可實現非電動自由開啟;
15)電氣配置:600mm*500mm*250mm掛式強電箱。
3.主要技術成果
本項目獲得國家實用新型專利:中子輻射屏蔽門(專利號:202021221865 .8)。
