1.成功案例:192Ir放射源探傷機房輻射防護門及輻射安全其控制系統
2.建設單位:巨濤海洋石油服務有限公司;

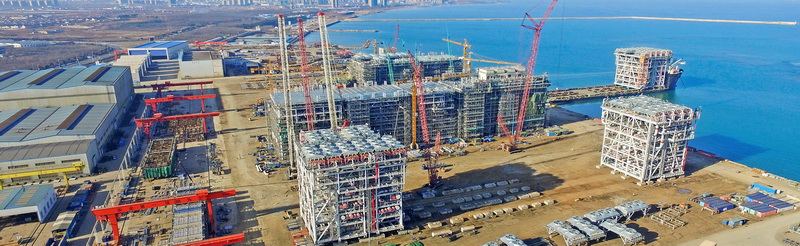

3.應用背景:巨濤海洋石油服務有限公司是在石油天然氣工業領域?yàn)榭蛻籼峁┦吞烊粴庋b備和海洋工程制造及技術支持服務的上市公司,公司生產中心海洋石油天然氣裝備需要配置高多個活度放射源探傷場所。我司承接該公司大型固定探傷堡整體電動平移式頂棚設計、200Ci192Ir放射源探傷機房、100噸的重型輻射防護門及輻射安全其控制系統一體化服務。
機房重型防護門
4.技術指標:
1)200Ci活度192Ir放射源探傷機
2)門體形式:懸掛式單扇平移門
3)門體防護:800mm重晶石混凝土伽馬射線屏蔽層
4)門體規格:寬8M*高8M/單扇
5)門體總重量:約100T ;
6)保護裝置:配備8點陣紅外感應+臨邊壓力感應裝置,具備雙重防夾傷功能;
7)動力裝置:每扇門用2臺3.5KW電機帶跑,變頻器+PLC控制;
8)傳動裝置:同步輪傳動;
9)滑動裝置:上導軌限位,下導軌承重;
5.案例效果
采用模塊化制作、運輸、現場螺栓組合拼裝,有效解決了大型門體超寬超高的運輸難題。輻射防護門屏蔽性能經第三方檢測達到標準要求,實現智能化控制,滿足輻射安全連鎖保證性要求達到預定目標。
6.相關知識產權
①中國,實用新型專利(專利號:2016212007379),電子加速器探傷機的輻射防護室
