一、輻照裝置概述
1.定義
大型輻照裝置是指利用放射性同位素放射出的射線,對物質進行輻照加工的裝置。工業和科研用的大型輻照裝置大多采用60Co做輻射源,它輻射出的射線主要是γ射線,因而也成為γ輻照裝置。
大型γ輻照裝置的裝源量比較大,其放射性活度從1012Bq量級至1016Bq量級都有,如果防護不到位就可能導致工作人員和公眾受到大劑量的射線照射,出現急性外照射損傷,在短時間內釀成重大傷亡事故。因此,γ輻照裝置的輻射防護必須予以重視。
2.組成
γ輻照裝置主要由:
(1)密封放射源(60Co、137Cs等);
(2)放射源的操作系統(源架、源升降機、長柄工具);
(3)劑量監測系統(輻射安全監測、個人劑量監測、環境劑量監測、吸收劑量監測);
(4)輻照室(屏蔽體、迷道、干法貯源室、濕法貯源水池、維修用副井或容器);
(5)輻照物傳輸系統;
(6)水處理系統;
(7)通風系統;
(8)安全聯鎖系統;
(9)控制系統等。
3.分類
大型輻照裝置可以分為4類:
(1)固定源室濕法貯源γ輻照裝置;
(2)固定源室干法貯源γ輻照裝置;
(3)自屏蔽式輻照裝置;
(4)水下輻照裝置。
4.用途
γ輻照裝置在工業、農業、醫療衛生、環保等許多領域得到廣泛應用,其主要用于:
(1)醫療用品和農副產品的消毒滅菌;
(2)高分子材料的化學合成與改性;
(3)食品的保鮮貯藏;
(4)培育優良農作物品種;
(5)工業“三廢”處理等。
二、輻射防護基本要求
1.γ輻照裝置的安全原則:縱深防御;
2.防護設計應遵守:冗余性、多元性和獨立性;
3.γ輻照裝置的輻射防護準則:輻射實踐的正當性、輻射防護的最優化和個人劑量限制。
三、防護設計要求
1.布局要求
較強輻照源的輻照裝置(1015Bq量級),一般必須隔離在一個單獨的建筑物內;中、低強度輻照源的輻照裝置(1012Bq量級),可設在一般建筑物(實驗、教學、辦公等無人長期居住的建筑物內)一端的底層或地下室,但與非輻照工作場所要隔離開,并有單獨的人員入口。
2.設計要求
輻照工作場所的安全設計,應按預定的輻射源活度進行屏蔽防護設計和計算。按最大輻射源容量計算,在設計防護屏蔽厚度時,必須給予兩倍以上的安全系數。
(1)輻照室
輻照室一般為圓形或方形,內設有輻照裝置,是輻照工作的中心場所。一般采用迷宮作為進出通道,一般迷宮越窄,折射次數越多,減弱效果越好。

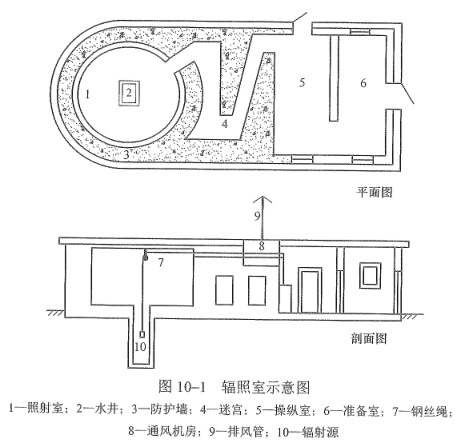

中小型農用輻照室也可以采用地下形式的輻照室。常見輻照室示意圖如下圖所示。
(2)貯源室
一般工業和科研用輻照裝置的照射室中央設一水池,利用水吸收射線較好的特點,把輻射源放在水池中,用以貯存或裝配輻射源,稱為濕法貯源水池。不會溶解的固體放射源和密封的其他放射源都可以用水池存放。水池的水深要根據輻射源活度的大小而定,一般水深在3~5米以上即能滿足中等活度輻射源的要求。
在輻射室內設置干式貯源井或貯源容器,放射源在非照射狀態時應貯存在井下或容器內稱為干法貯源室。
(3)輻射源的要求
輻照源是輻照裝置的核心,源體裝置通常設計為圓筒狀與板狀兩種,活度小些的源也可用棒狀,源體裝置有一定的余地以便增補新源。源體吸收輻射能量可導致本身甚至附近被照樣品的溫度升高,必要時應考慮冷卻措施。工農業和科研用的γ輻射源平時置于井下貯存,使用時提升到地面以裸源的方式進行輻照。
輻照室頂中心和迷宮墻上各有一組導向滑輪,升降輻射源的鋼絲繩經迷宮頂部通向操作室,以控制輻射源升降。輻射源必須定位準確,所處位置可以從刻度盤上讀出。
操作室內設操縱臺,用于操縱輻照室照明、通風、機械升降輻射源等。
(4)安全設施
輻照裝置應設置下列安全設施:
①鑰匙控制:源升降裝置、輻照人員通道門和貨物通道門必須由一把獨立多用途鑰匙多個串在一起的鑰匙控制,如從控制臺上取出鑰匙,放射源則自動降到安全位置。
②輻照室門口醒目的地點設燈光音響信號裝置;
③在輻照室內應設置無人檢查按鈕,并與控制臺聯鎖;
④在輻照室內設緊急降源和開門按鈕;
⑤控制臺上應安裝急停按鈕,可在任何時刻終止輻照裝置的運行并將放射源降至安全位置;
⑥放射源升降機構應與出入口門、光電、固定式輻射監測儀等聯鎖;
⑦設置停電自動降源系統;
⑧設貯源池水位監測報警與補給水系統;
⑨輻照室應設置通風系統,并與控制系統聯鎖;
⑩輻照室應設置煙霧報警裝置。
四、安全監督管理
1.管理制度
(1)輻照室、操作室嚴格執行工作人員出入制度;
(2)輻射源的升降電源開關應加鎖管理;
(3)制定輻射事故應急預案;
(4)輻射源安裝與拆卸應提前向環保部門申請備案。
2.設備管理
(1)安全設施要進行定期檢查;
(2)機械傳動系統要經常檢查并定期上油;
(3)要經常檢查放射源的情況,如輻照源在照射和貯存時的位置是否正確;
(4)貯存水池的水應定期更換,并測定水中放射性活度;
(5)輻照室和操作室內工作人員經常工作和停留的地點,應安置輻射監測儀,以連續監測這些地點的輻射情況。
3.安全操作規程
(1)輻照前,工作人員要認真檢查輻照室內的情況和安全設施狀況;
(2)在提升輻射源前,操作人員要發出一定時間的聲、光信號;
(3)輻照完畢,工作人員進入輻照室前,應先使源停止工作,放入井中或屏蔽容器以后,打開排放系統,通風10~20分鐘以后,才開進入。
(4)工作人員進入輻照室時,要觀察輻射源位置指示。
4.γ輻照裝置的運行
(1)輻照裝置建成后,必須驗收合格,取得輻射安全許可證,方可運行;
(2)運行人員培訓合格后才開上崗;
(3)建立放射源管理檔案;
(4)編制事故處理應急響應計劃;
(5)制定維修和檢查計劃;
(6)編制運行日記;
(7)建立強有力的日常監督和管理體制。
